Приточная система с водяным калорифером

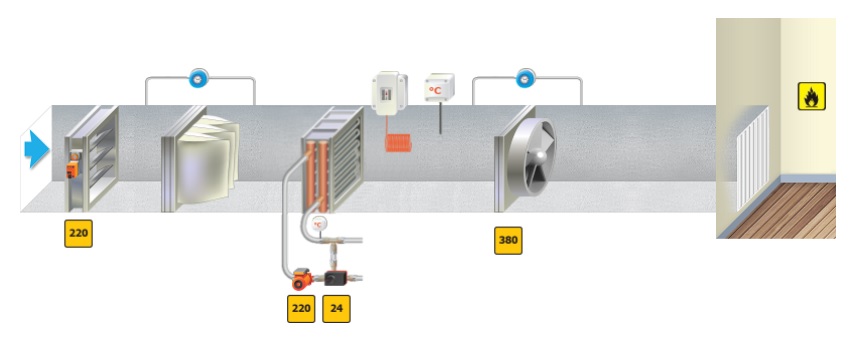

Для начала следует выбрать приточную систему в левом нижнем углу, после чего раскроется нижний ряд блоков для выбора основного оборудования. В блоке "Нагреватель" выбираем "Да", что устанавливает по умолчанию водяной калорифер в текущий подбор. В блоке настроек вентилятора выбираем "Подтверждение работы вентилятора" в боковой панели настроек. Далее отмечаем галочками приточный фильтр и наличие воздушной заслонки. В блоке "Параметры" выбираем опцию "Отключение по сигналу "Пожар". Теперь при переходе на вкладку "Система" в верхней части окна программы можно увидеть внешний вид подобранной системы:

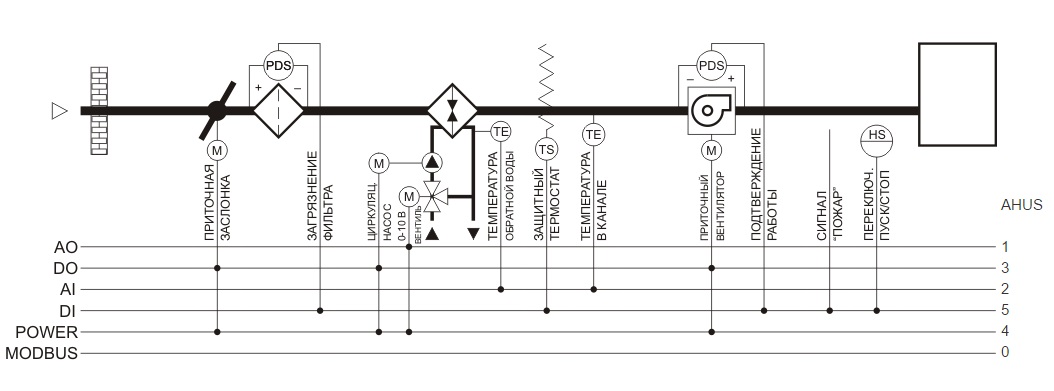

Если перейти на вкладку "Схема", то можно ознакомиться с внешним видом схемы автоматизации для данного варианта подбора:

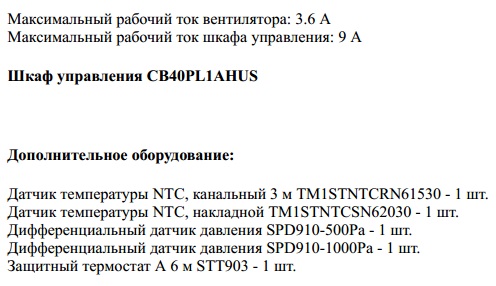

Результаты расчета, которые включают в себя список дополнительного оборудования и подходящий шкаф управления, возможно просмотреть при переходе на вкладку "Расчет":

Таким образом подобрался шкаф управления CB40PL1AHUS.

Приточная система с электрокалорифером

Сначала следует выбрать приточную систему в левом нижнем углу, после чего раскроется ряд блоков для выбора основного оборудования. В блоке "Нагреватель" выбираем "Да", а затем нажимаем кнопку "Настройку" в этом же блоке для раскрытия боковой панели с параметрами калорифера. Меняем тип калорифера с водяного на электрический, а также добавляем 1 термовыключатель. В блоке настроек вентилятора выбираем "Подтверждение работы вентилятора". Далее отмечаем галочками приточный фильтр и наличие воздушной заслонки. В блоке "Параметры" выбираем опцию "Отключение по сигналу "Пожар" и "Работа по расписанию". Теперь при переходе на вкладку "Система" в верхней части окна программы можно увидеть внешний вид подобранной системы:

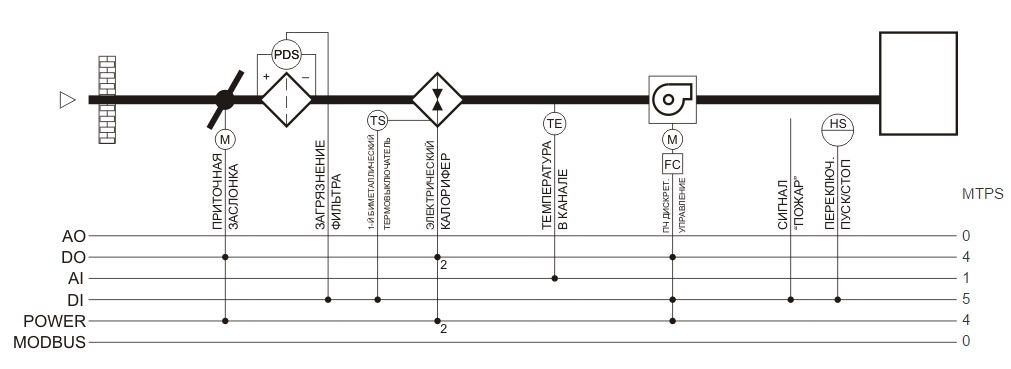

Если перейти на вкладку "Схема", то можно ознакомиться с внешним видом схемы автоматизации для данного варианта подбора:

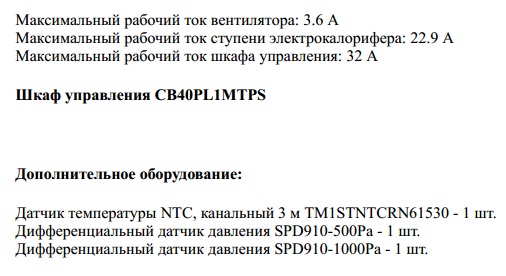

Результаты расчета, которые включают в себя список дополнительного оборудования и подходящий шкаф управления, возможно просмотреть при переходе на вкладку "Расчет":

Таким образом подобрался шкаф управления CB40PL1MTPS.

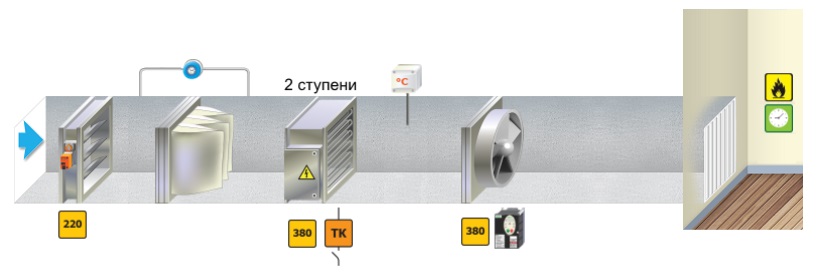

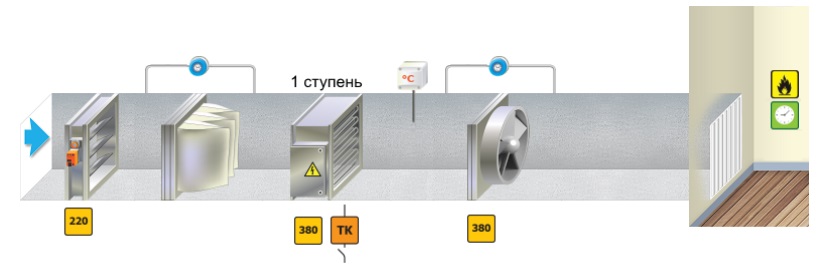

Приточная система с электрокалорифером и двумя ступенями нагрева

Для начала следует выбрать приточную систему в левом нижнем углу, после чего раскроется нижний ряд блоков для выбора основного оборудования. В блоке "Нагреватель" выбираем "Да", а затем нажимаем кнопку "Настройку" в этом же блоке для раскрытия боковой панели с параметрами калорифера. Меняем тип калорифера с водяного на электрический, а также меняем количество ступеней нагрева с "1" на "2". В этом же меню добавляем 1 термовыключатель. В блоке настроек вентилятора выбираем "Подтверждение работы вентилятора" и "Наличие преобразователя частоты". Далее отмечаем галочками приточный фильтр и наличие воздушной заслонки. В блоке "Параметры" выбираем опцию "Отключение по сигналу "Пожар" и "Работа по расписанию". Теперь при переходе на вкладку "Система" в верхней части окна программы можно увидеть внешний вид подобранной системы:

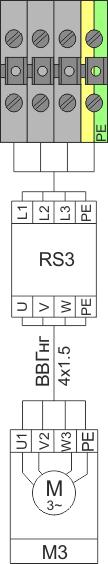

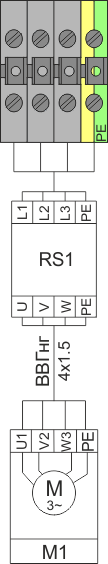

Если перейти на вкладку "Схема", то можно ознакомиться с внешним видом схемы автоматизации для данного варианта подбора:

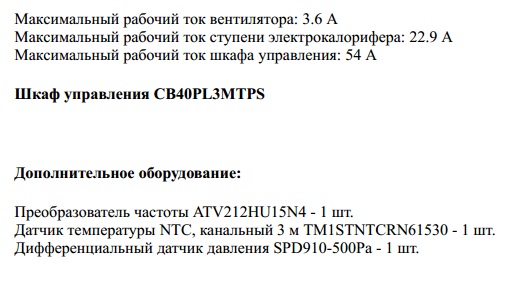

Результаты расчета, которые включают в себя список дополнительного оборудования и подходящий шкаф управления, возможно просмотреть при переходе на вкладку "Расчет":

Таким образом подобрался шкаф управления CB40PL3MTPS.

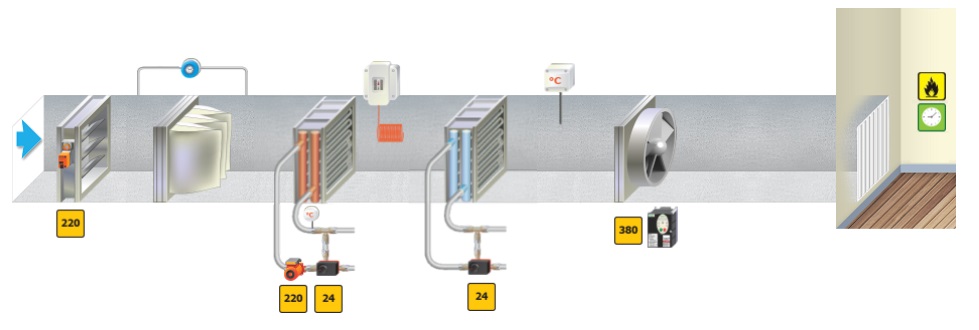

Приточная система с водяным калорифером и водяным охладителем

Сначала следует выбрать приточную систему в левом нижнем углу, после чего раскроется нижний ряд блоков для выбора основного оборудования. В блоке "Нагреватель" выбираем "Да", что устанавливает по умолчанию водяной калорифер в текущий подбор. В блоке "Охладитель" выбираем "Да", а затем нажимаем кнопку "Настройка" в этом же блоке для раскрытия боковой панели с параметрами охладителя. Меняем тип охладителя с фреонового на водяной. В блоке настроек вентилятора выбираем "Наличие преобразователя частоты". Далее отмечаем галочками приточный фильтр и наличие воздушной заслонки. В блоке "Параметры" выбираем опцию "Отключение по сигналу "Пожар" и "Работа по расписанию", также снимаем выбор с "Комнатный датчик температуры". Теперь при переходе на вкладку "Система" в верхней части окна программы можно увидеть внешний вид подобранной системы:

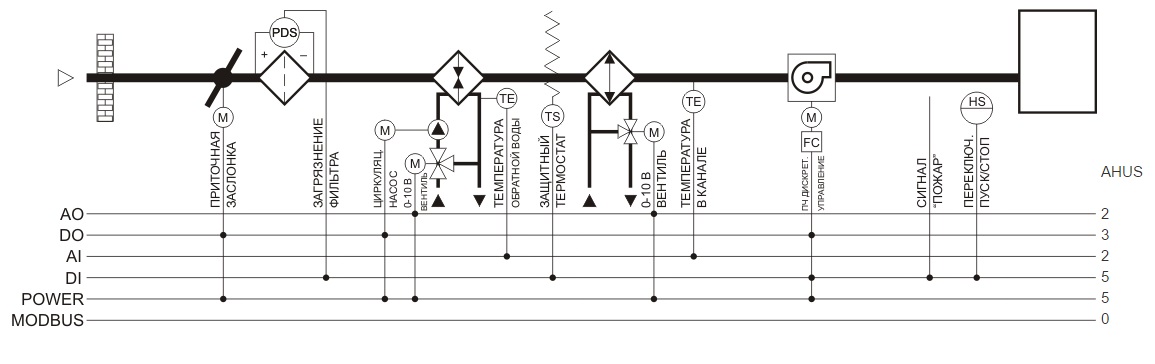

Если перейти на вкладку "Схема", то можно ознакомиться с внешним видом схемы автоматизации для данного варианта подбора:

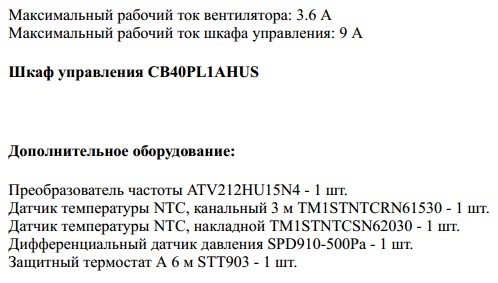

Результаты расчета, которые включают в себя список дополнительного оборудования и подходящий шкаф управления, возможно просмотреть при переходе на вкладку "Расчет":

Таким образом подобрался шкаф управления CB40PL1AHUS.

Приточная система с элетрокалорифером и фреоновым охладителем

Для начала следует выбрать приточную систему в левом нижнем углу, после чего раскроется нижний ряд блоков для выбора основного оборудования. В блоке "Нагреватель" выбираем "Да", а затем нажимаем кнопку "Настройку" в этом же блоке для раскрытия боковой панели с параметрами калорифера. Меняем тип калорифера с водяного на электрический, а также добавляем 1 термовыключатель. В блоке "Охладитель" выбираем "Да", тем самым добавляя фреоновый охладитель к текущему подбору. В блоке настроек вентилятора выбираем "Подтверждение работы вентилятора". Далее отмечаем галочками приточный фильтр и наличие воздушной заслонки. В блоке "Параметры" выбираем опцию "Отключение по сигналу "Пожар" и "Работа по расписанию", также снимаем выбор с "Комнатный датчик температуры". Теперь при переходе на вкладку "Система" в верхней части окна программы можно увидеть внешний вид подобранной системы:

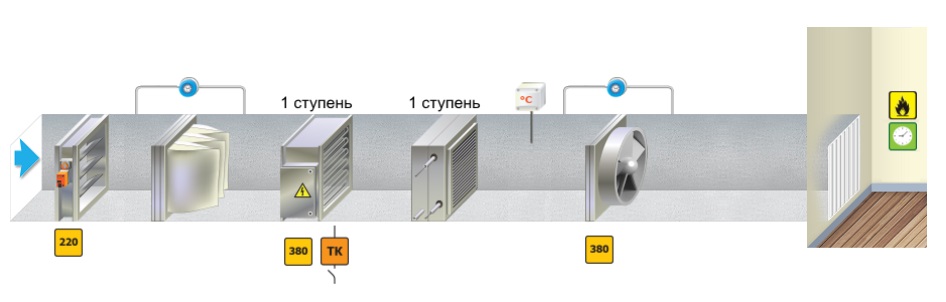

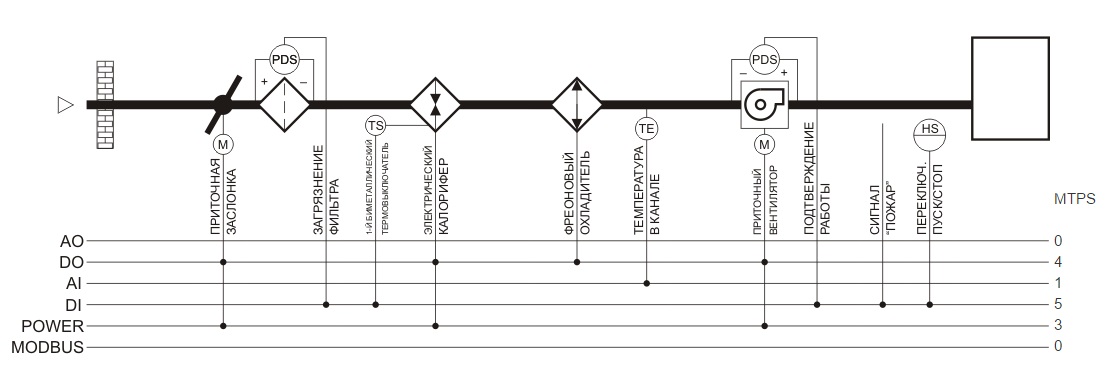

Если перейти на вкладку "Схема", то можно ознакомиться с внешним видом схемы автоматизации для данного варианта подбора:

Результаты расчета, которые включают в себя список дополнительного оборудования и подходящий шкаф управления, возможно просмотреть при переходе на вкладку "Расчет":

Таким образом подобрался шкаф управления CB40PL1MTPS.

1. Общая информация о конфигураторе

Программа-конфигуратор представляет собой одностраничное клиентское веб-приложение (Web application), написанное с использованием технологии JavaScript и библиотеки jQuery. Оно позволяет составить графический внешний вид приточной и приточно-вытяжной вентиляционной системы, составить схему автоматизации с указанием количества задействованных входов/выходов для ПЛК (программируемого логического контроллера), а также подобрать шкаф управления, или же подходящий для заданной задачи управления отдельный контроллер на базе доступных шкафов управления.

У пользователя есть возможность сохранить изображения и результаты расчета в виде PDF-файлов, также можно их сразу вывести на печать. В процессе работы с программой в реальном времени генерируется параметрический файл конфигурации, который позже может быть загружен в контроллер M171O/M172P для инициализации подходящей программы управления.

Для корректной работы конфигуратора рекомендуется использовать веб-браузер Google Chrome последней версии. Также можно использовать другие браузеры, поддерживающие стандарты HTML5 и CSS3.

2. Работа с конфигуратором

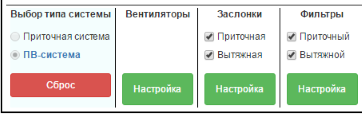

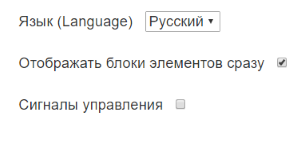

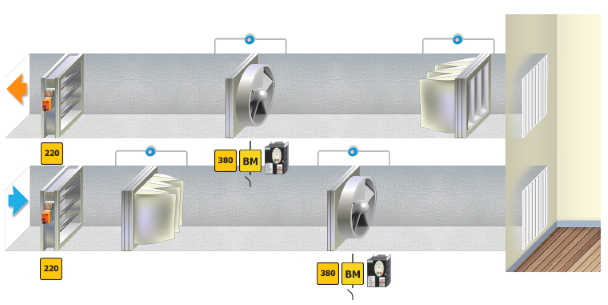

При первоначальной загрузке конфигуратора открывается панель настроек - вкладка "Настройка", где можно выбрать язык программы (русский/английский). Также пользователю предлагается определиться с режимом работы программы (быстрый/пошаговый), по умолчанию установлен выбор быстрого режима - "Отображать блоки элементов сразу". Это означает, что как только пользователь выберет тип системы (приточная или приточно-вытяжная), то ему будут предложены все блоки выбора оборудования, которые располагаются в нижней панели. Их можно выбирать непоследовательно, пропуская отсутствующее оборудование. В "Настройка" дополнительно можно выбрать "Сигналы управления", что позволяет отобразить более полную информацию в выводе результатов программы:

Если заблаговременно отключить выбор "Отображать блоки элементов сразу", то тогда программа перейдет в пошаговый режим работы, когда блоки выбора оборудования будут отображаться последовательно, один за другим. При этом возможно пропускать отсутствующее оборудование нажатием кнопки "Далее" без выбора, что отобразит последующий блок. Выбранное оборудование можно сразу просмотреть на графическом изображении системы - вкладка "Система":

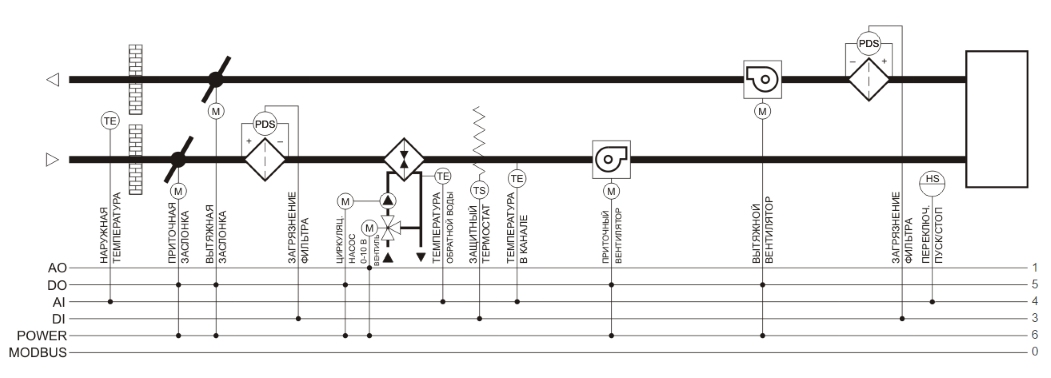

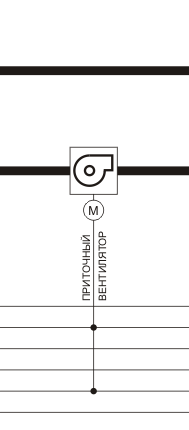

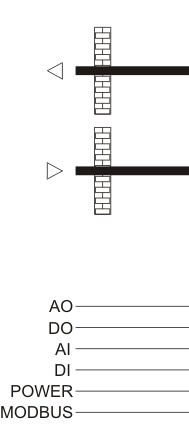

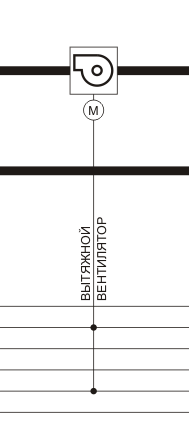

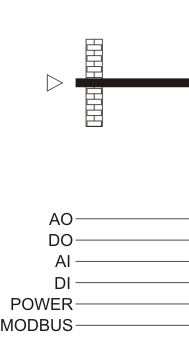

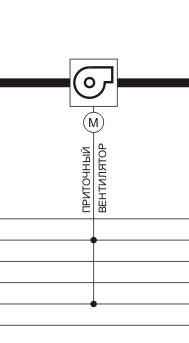

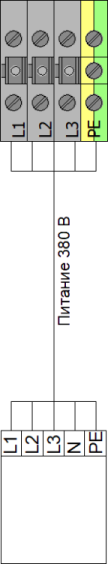

Таким же образом можно увидеть количество входных/выходных сигналов и внешний вид схемы автоматизации с обозначением выбранного оборудования - вкладка "Схема":

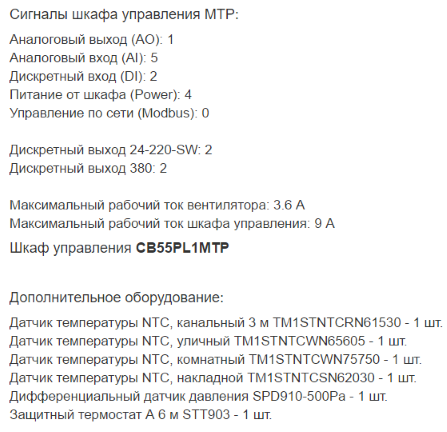

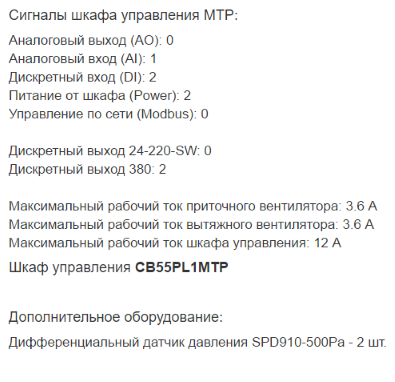

При переходе на вкладку "Расчет" доступна информация по подобранному шкафу управлению/контроллеру с необходимым дополнительным оборудованием, а также списком сигналов управления (при выборе в настройках конфигуратора). Если выбран шкаф управления для подбора, то выводится информация о максимальных рабочих токах. Дискретные выходы разбиваются на группы для удобства:

3. Настройка параметров оборудования

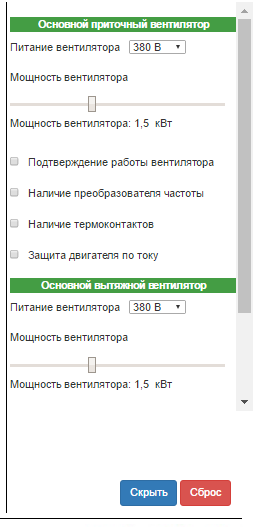

Для настройки параметров оборудования, выбранного в блоках нижней панели, используется боковая панель. Чтобы ее вызвать, требуется нажать кнопку "Настройка" в соответствующем нижнем блоке выбора оборудования. Также можно кликнуть на графическом изображении элемента управления системы на вкладке "Система". Настройка вентиляторов с развертыванием боковой панели также доступна по нажатию на ссылку "Приточная система" и "ПВ-система".

Для скрытия боковой панели можно повторно нажать кнопку "Настройка" того же блока, с которого была вызвана панель. Или же нажать кнопку "Свернуть", которая расположена на самой боковой панели. Есть возможность последовательно переходить к настройкам оборудования, поочередно нажимая кнопки "Настройка" в нижней панели, переходя от блока к блоку. Выбранные параметры в реальном времени учитываются в результатах расчета.

Чтобы вернуть значения параметров, которые были установлены изначально по умолчанию, достаточно нажать кнопку "Сброс" на боковой панели. При этом настройки для остального оборудования остаются без изменения. Кнопка "Сброс" в левом нижнем углу конфигуратора приводит к полному сбросу и переключает все настройки к первоначальным значениям.

4. Результаты расчета

Результаты расчета программы с учетом настроек выбранного оборудования доступны по переходу на вкладку "Расчет". Там выводится информация о подобранном шкафе управления, или же подобранном контроллере. Также формируется информация о необходимом дополнительном оборудовании, которое требуется для корректной работы сформированной задачи управления. При выборе опции в настройках конфигуратора возможно вывести разделенные на группы сигналы управления.

Данные сведения можно вывести на печать, либо сохранить как PDF-файл. Любые изменения в конфигураторе сразу же отражаются на результах расчета и дополнительном оборудовании, а также сигналах управления, включая сбросы настроек оборудования и общий сброс.

Сохранение и печать результатов доступна при переходе на вкладку "Файл", где требуется отметить выбор "Расчет подобранного оборудования" и нажать кнопку "Сохранить", после чего откроется диалоговое окно печати.

5. Сохранение и печать файлов

При переходе на вкладку "Файл" сразу после выбора типа вентиляционной системы доступен выбор элементов, которые требуется сохранить в виде PDF-файлов или вывести на печать. Можно сохранить или распечатать изображение системы вентиляции - "Система", внешний вид схемы автоматизиции - "Схема", а также результаты расчета программы со списком дополнительного оборудования и сигналами управления - "Расчет". Также имеется возможность сохранить файл конфигурации, который формирует программу для контроллера, "Файл конфигурации (.xml)".

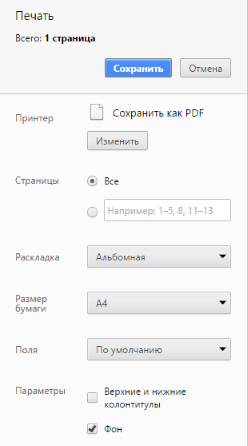

Если выбрано несколько позиций, то диалоговые окна вывода на печать будут открываться последовательно. В каждом диалоговом окне вместо непосредственной печати можно выбрать опцию "Сохранить как PDF файл", где можно настроить формат и ориентацию листа для сохранения файла.

6. Параметрический файл конфигурации

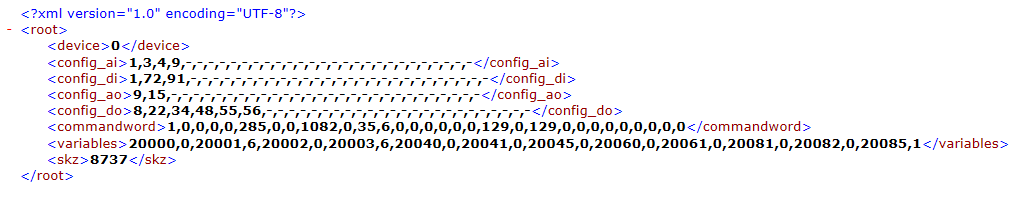

Сразу после выбора типа системы в программе формируется параметрический файл конфигурации, который необходим для корректной работы контроллера. Этот файл запускает необходимую программу контроллера для сформированной в конфигураторе задачи. Его можно скачать если перейти на вкладку "Файл", отметить выбор и нажать кнопку "Сохранить". Файл представляет собой XML, содержащий информацию о подобранном контроллере, задействованных входах/выходах и командных словах, которые формируют программные блоки для задачи управления. После скачивания файла конфигурации на компьютер, его можно загрузить в контроллер.

При любом изменении в созданной конфигурации параметрический файл меняется в реальном времени под обновленный вариант задачи. Можно каждый раз вносить изменения и получать различные параметрические файлы. Общий сброс приводит к обнулению записей в файле, при повторном выборе типа вентиляционной системы он начнет формироваться заново.
